BLUM 22F2800 SISTEMA PER ANTE A RIBALTA A SOFFIETTO AVENTOS HF TOP SET BASE FORZA, LF 10000-19300

BLUM 22F2800 SISTEMA PER ANTE A RIBALTA A SOFFIETTO AVENTOS HF TOP SET BASE FORZA, LF 10000-19300

Blum Sistemi per ante a ribalta AVENTOS HF top – anta a soffietto fattore di carico 10000 - 19300

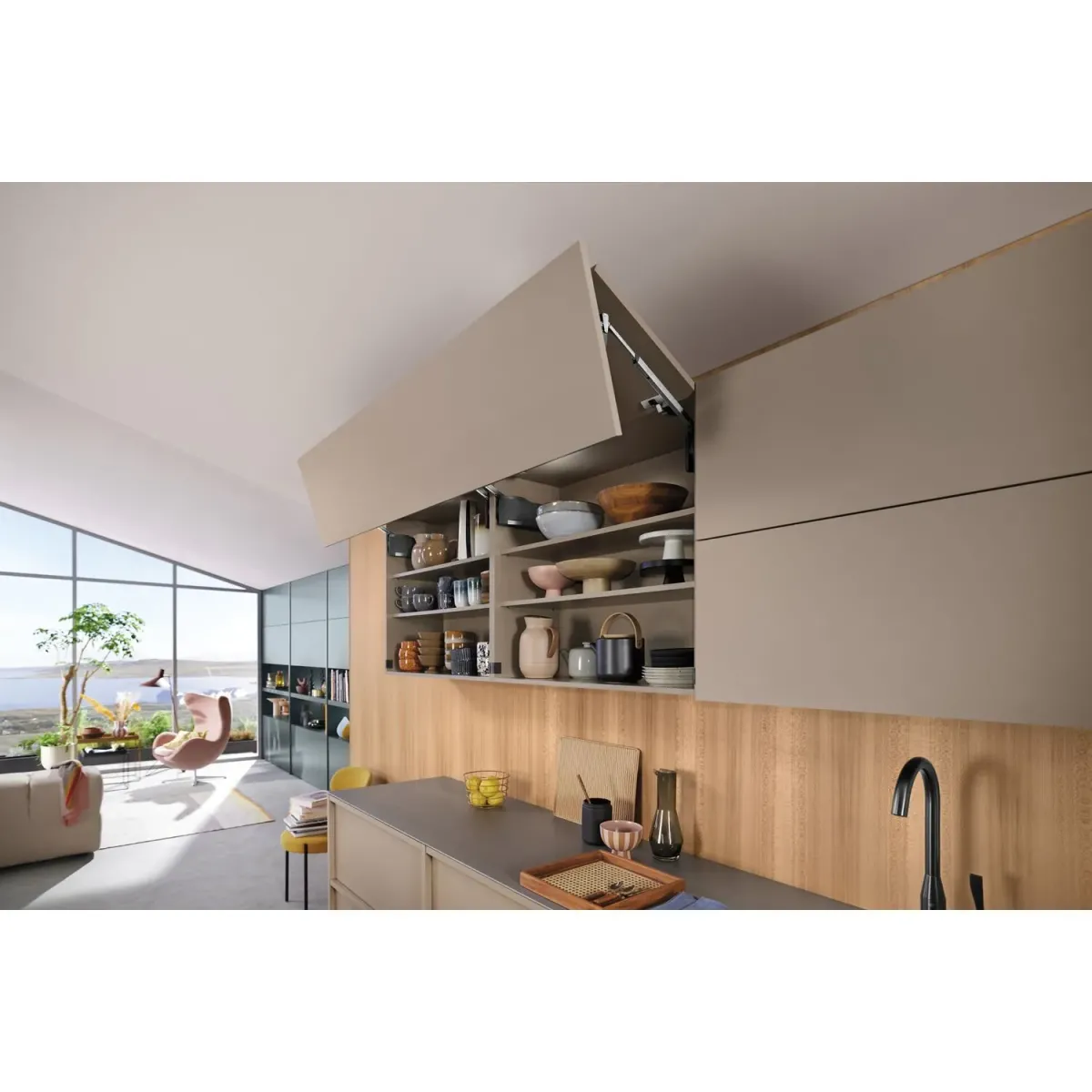

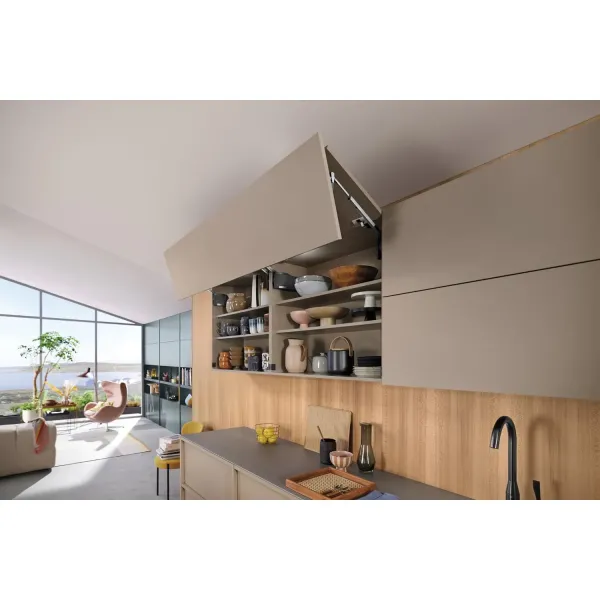

• Ideali per i pensili più alti con frontali separati
• Regolazione BLUMOTION integrata per una
  chiusura dolce e silenziosa
• Massima leggerezza e maneggevolezza
• Arresto continuo
• Limitatore angolo di apertura integrato
• Posizione fissa delle basi forza e dell'attacco per frontale
• Leve simmetriche
• Montaggio senza attrezzi
• Due tipi di montaggio della base forza
• Regolazione tridimensionale di entrambi i frontali
• Cerniera centrale completa di protezione per le dita
• Compatibile con SERVO-DRIVE
• L’unità SERVO-DRIVE deve essere ordinata separatamente

Profondità utile min. corpo mobile (mm): 264

Altezza corpo mobile (mm): 480-1200

Larghezza corpo mobile max. (mm): 1800

Fattore di carico: 10.000 - 19.300

Tipo di fissaggio: viti per truciolare

Avvertenza:
Con impiego di una terza base forza il fattore di carico e
quindi il peso del frontale possono essere aumentati del 50%.
In caso di frontali asimmetrici, il frontale più grande deve essere posizionato in alto.

Formula di calcolo
Frontali simmetrici:
Fattore di carico = altezza corpo mobile (mm) x peso frontale inclusa maniglia [kg]
Frontali asimmetrici:
Altezza teorica corpo mobile = altezza frontale superiore (mm) x 2 (fughe incluse)

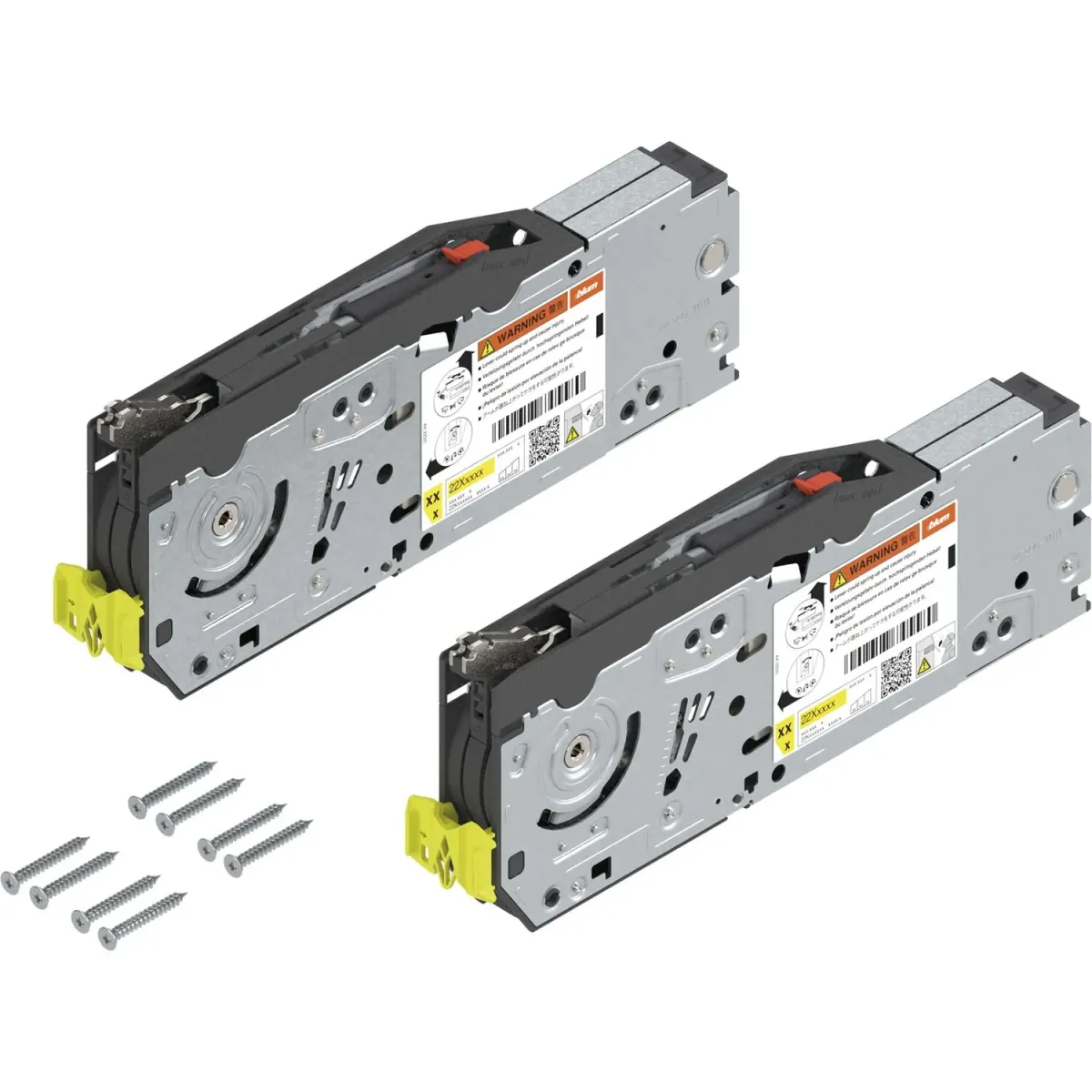

Fornitura:
2 base forza simmetrica incl. rilevamento della posizione
8 viti per pannelli truciolari ø 4 x 35 mm
